Schéma d'une imprimante 3D : composants et fonctionnement

Résumé : Le schéma d'une imprimante 3D FDM se décompose en six blocs fonctionnels (châssis, axes XYZ, extrudeur, plateau, électronique, firmware) dont la compréhension permet d'optimiser chaque impression.

Avec un marché mondial estimé à 28,55 milliards de dollars en 2026 selon Fortune Business Insights, la fabrication additive ne cesse de se démocratiser. Pourtant, avant de lancer une première impression, il est essentiel de comprendre le schéma d'une imprimante 3D et le rôle de chaque composant. Pour approfondir les bases, nous vous invitons à consulter notre guide pour comprendre le fonctionnement d'une imprimante 3D.

Que vous soyez débutant souhaitant assembler votre première machine ou professionnel cherchant à diagnostiquer un problème mécanique, la lecture d'un schéma technique constitue un atout décisif. Cet article détaille chaque sous-ensemble, explique les interactions entre les composants et vous fournit les repères nécessaires pour interpréter tout schema imprimante 3d de type FDM.

Pourquoi lire un schéma d'imprimante 3D est indispensable

Un schéma technique n'est pas réservé aux ingénieurs. Il sert de carte routière : il localise chaque organe, identifie les flux (électrique, mécanique, thermique) et facilite le dépannage. Sans cette vision d'ensemble, remplacer une buse ou calibrer un axe relève du tâtonnement.

Dans le contexte de la fabrication additive FDM, la technologie la plus répandue, le FDM a capté la part de marché la plus importante en 2024, principalement en raison de sa facilité d'utilisation et des avantages associés à cette technologie. Comprendre son architecture interne permet de tirer le meilleur de cette accessibilité.

La lecture d'un schéma vous aide concrètement à identifier l'origine d'un défaut d'impression (sous-extrusion, décalage de couches, warping), à planifier une amélioration matérielle (ventilation, plateau magnétique) et à mieux communiquer avec un service technique lorsque vous décrivez un problème.

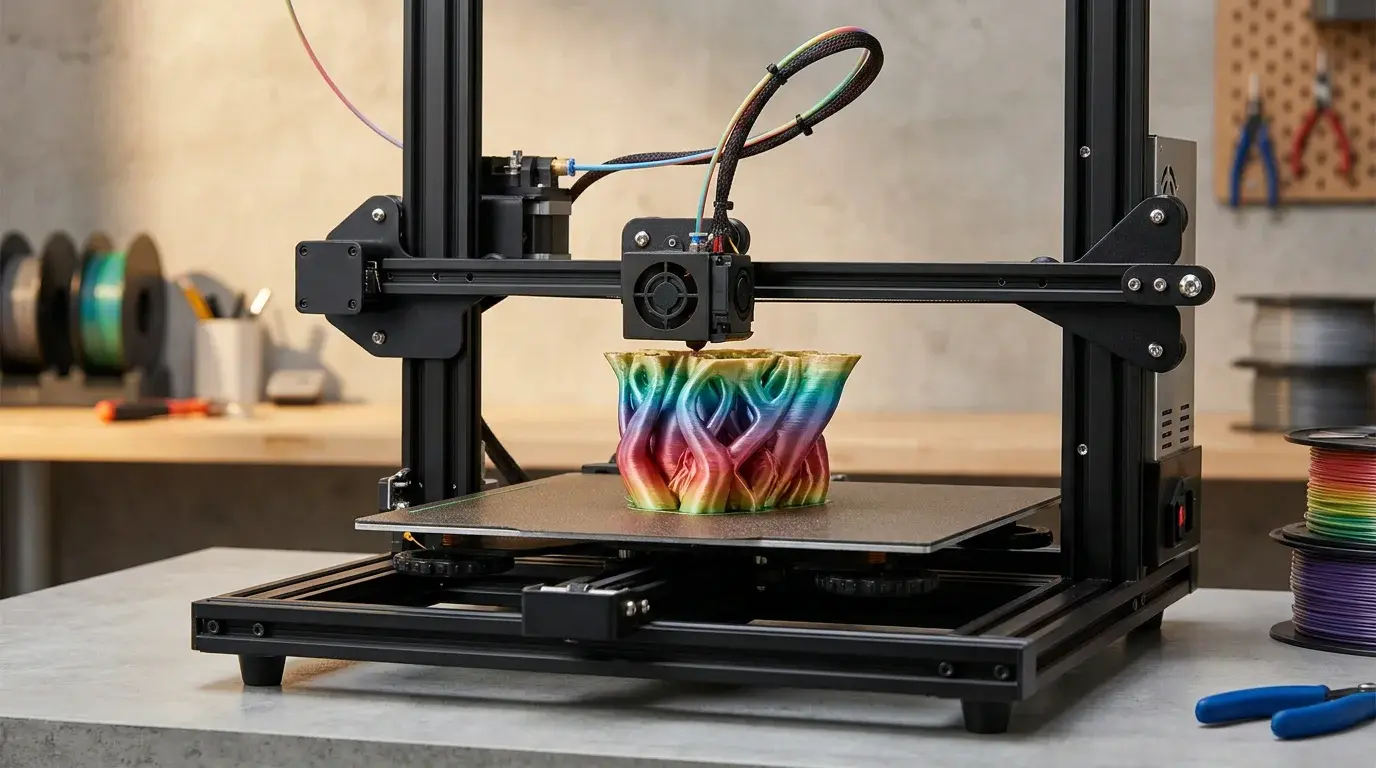

Le châssis et la structure mécanique

Le châssis constitue le squelette de toute imprimante 3D. Sa rigidité influence directement la qualité d'impression, car la moindre vibration se traduit par des artefacts visibles sur la pièce finie. Deux grandes architectures dominent le marché : le cadre ouvert (type Prusa i3) et le cadre fermé (type CoreXY).

Le fonctionnement repose sur quatre éléments clés : le châssis qui assure la stabilité structurelle, le système de déplacement XYZ pour positionner précisément l'outil d'impression. Le châssis en aluminium extrudé (profilés 2020 ou 2040) offre un bon compromis entre légèreté et résistance. Les machines industrielles utilisent parfois des bâtis en acier ou en fonte pour une rigidité maximale.

Sur un schéma, le châssis est représenté par les pièces structurelles périphériques. Identifiez les points de fixation des rails ou tiges de guidage : ce sont les interfaces critiques entre la structure et le système de déplacement.

Les axes de déplacement X, Y et Z

Comment une imprimante 3D positionne-t-elle sa buse avec une précision de l'ordre du dixième de millimètre ? Grâce à un système de trois axes orthogonaux pilotés par des moteurs pas-à-pas.

L'axe X déplace généralement la tête d'impression de gauche à droite. L'axe Y fait avancer ou reculer le plateau (ou la tête, selon l'architecture). L'axe Z contrôle la hauteur de couche, paramètre essentiel de la résolution verticale. Sur les machines CoreXY, les axes X et Y sont découplés du plateau, ce qui réduit l'inertie et autorise des vitesses plus élevées.

Les machines actuelles atteignent des vitesses de 600 mm/s et proposent l'impression multicolore native allant jusqu'à 16 couleurs. Ces performances sont rendues possibles par des guidages linéaires de haute précision et des courroies en fibre de verre renforcée. Sur un schéma, repérez les rails linéaires, les courroies crantées et les vis-mères (lead screws) : ils matérialisent le mouvement de chaque axe.

L'extrudeur et le hotend : le cœur thermique

L'extrudeur est le composant le plus souvent représenté en détail sur un schéma d'imprimante 3D, car il concentre les fonctions mécaniques et thermiques les plus critiques. Il se compose de deux sous-ensembles : le mécanisme d'entraînement (cold end) et le bloc de chauffe (hotend).

Les composants principaux incluent l'extrudeur, le plateau chauffant, les moteurs pas-à-pas et le système de contrôle électronique. Le cold end utilise un engrenage cranté (drive gear) entraîné par un moteur pas-à-pas pour pousser le filament vers la zone de fusion. Deux architectures coexistent : l'extrudeur direct (moteur monté sur la tête) et l'extrudeur Bowden (moteur déporté, filament guidé par un tube PTFE).

Le hotend, quant à lui, fait fondre le filament à la température requise. Le filament PLA reste le matériau de prédilection des débutants : biodégradable, facile à imprimer (190 à 230 °C), il offre un excellent rendu de surface. Pour mieux comprendre les spécificités de cette technologie, notre article sur le schéma d'une imprimante 3D FDM détaille chaque sous-composant du hotend.

Sur un schéma, identifiez la buse (nozzle), le bloc chauffant (heater block), la barrière thermique (heat break) et le dissipateur (heat sink). Leur alignement et leur étanchéité sont déterminants pour éviter les fuites de filament et les bouchons.

Le plateau d'impression et l'adhérence

Le plateau, parfois appelé « lit d'impression » (print bed), est la surface sur laquelle se construit l'objet couche par couche. Un plateau chauffant est aujourd'hui la norme sur la plupart des machines FDM, car il améliore l'adhérence de la première couche et réduit le warping.

Les matériaux de surface les plus courants sont la plaque en verre trempé, la surface PEI (polyétherimide) magnétique et la plaque en acier flexible. Chaque surface convient mieux à certains matériaux : le PEI adhère naturellement au PLA et au PETG sans colle, tandis que le verre offre une planéité irréprochable pour les grandes pièces.

Sur le schéma, le plateau est relié à l'axe Y (architecture cartésienne classique) ou reste fixe (CoreXY). Vérifiez la présence d'un capteur de nivellement automatique (BLTouch, induction) : cet accessoire corrige les imperfections de planéité et simplifie la calibration, un point crucial pour les utilisateurs débutants.

L'électronique de commande et le firmware

La carte mère constitue le cerveau de l'imprimante 3D. Elle interprète le fichier G-code et envoie des instructions précises à chaque moteur, au chauffage de la buse et du plateau, ainsi qu'aux ventilateurs de refroidissement. Les cartes 32 bits, désormais standard, offrent une puissance de calcul suffisante pour gérer des vitesses d'impression élevées et des fonctions avancées comme le contrôle de pression (pressure advance).

Le firmware (Marlin, Klipper, RepRapFirmware) traduit les commandes G-code en signaux électriques. Klipper, en particulier, déporte les calculs sur un processeur externe (souvent un Raspberry Pi), ce qui autorise des accélérations supérieures sans sacrifier la précision. Comprendre la couche logicielle est aussi important que connaître le matériel pour diagnostiquer un problème.

Sur un schéma électronique, repérez les connecteurs des moteurs (4 ou 6 fils), les thermistances (capteurs de température), les MOSFET de puissance (commande du chauffage) et les connecteurs des fins de course (endstops). Pour une vue complète du parcours du signal, notre ressource sur le fonctionnement technique d'une imprimante 3D constitue un complément utile.

Le flux de travail complet : du fichier 3D à la pièce finie

Un schéma d'imprimante 3D ne prend tout son sens que replacé dans le flux de travail global. Celui-ci se décompose en quatre étapes : modélisation, tranchage (slicing), impression et post-traitement.

La modélisation consiste à créer ou télécharger un fichier 3D (STL, OBJ, 3MF). Le logiciel de tranchage (Cura, PrusaSlicer, OrcaSlicer) découpe ce modèle en couches horizontales et génère le fichier G-code. Ce fichier contient l'ensemble des instructions : trajectoires, températures, vitesses, débits. Il est ensuite transféré à l'imprimante par carte SD, USB ou réseau Wi-Fi.

Pendant l'impression, chaque composant du schéma entre en jeu de manière synchronisée. Les moteurs déplacent la tête selon les trajectoires définies, l'extrudeur dose le filament fondu, le plateau maintient la température pour l'adhérence, et les ventilateurs refroidissent la matière déposée. Pour approfondir cette chaîne cinématique, notre guide sur le fonctionnement des imprimantes 3D à dépôt de filament détaille chaque interaction.

Les matériaux et leur influence sur le schéma

Le choix du matériau impose des contraintes directes sur les composants du schéma. Un PLA standard se travaille avec une buse en laiton classique et un plateau à 60 °C. Le PETG apporte une résistance mécanique et chimique supérieure, mais nécessite une température de buse plus élevée (210 à 250 °C) et un plateau porté à 70-80 °C.

Les filaments techniques (nylon, polycarbonate, composites carbone) nécessitent des imprimantes équipées de buses haute température et, souvent, d'une enceinte fermée chauffée. Sur le schéma, cela se traduit par la présence d'un hotend tout métal (sans tube PTFE interne), d'une buse en acier trempé (pour résister à l'abrasion des composites) et de panneaux de fermeture avec isolation thermique.

En 2024, les plastiques représentaient 47,25 % des parts de marché des matériaux d'impression 3D. Cette prédominance confirme l'importance de bien comprendre les composants thermiques de votre machine pour exploiter la diversité croissante des filaments disponibles.

Panorama du marché et perspectives en 2026

Selon Mordor Intelligence (données de janvier 2026), le marché mondial de l'impression 3D est évalué à 34,45 milliards de dollars en 2026, avec une prévision de 69,26 milliards de dollars d'ici 2031 et un taux de croissance annuel composé de 14,99 %. Cette dynamique profite aux utilisateurs finaux, car la concurrence entre fabricants tire les prix vers le bas tout en améliorant les performances.

Les prix débutent à 189 euros pour une Ender-3 V3 SE contre 249 euros en 2024, d'après un comparatif publié en avril 2026, rendant la technologie accessible aux établissements scolaires et aux FabLabs. Les consommables PLA coûtent entre 18 et 28 euros le kilogramme selon la marque.

En parallèle, les perspectives 2026-2027 s'orientent vers l'automatisation et les matériaux techniques avancés, avec des systèmes de changement automatique de plateaux et l'intelligence artificielle qui optimise les supports et paramètres d'impression en temps réel. Comprendre le schéma de votre machine vous prépare à intégrer ces évolutions sans repartir de zéro.

Composant	Fonction principale	Point de contrôle clé
Châssis	Stabilité structurelle	Rigidité, absence de jeu
Axes X/Y/Z	Déplacement précis de la tête et du plateau	Tension des courroies, lubrification des rails
Extrudeur (cold end)	Entraînement du filament	Pression de l'engrenage sur le filament
Hotend	Fusion du filament	Température stable, étanchéité buse-heat break
Plateau chauffant	Adhérence de la première couche	Planéité, température uniforme
Carte mère + firmware	Pilotage de tous les sous-systèmes	Version firmware à jour, calibration des drivers

Maîtriser le schéma d'une imprimante 3D vous confère un avantage concret : vous ne dépendez plus d'un tutoriel spécifique à un modèle pour résoudre un problème ou améliorer vos résultats. C'est une compétence transversale qui s'applique à toute machine FDM, quelle que soit sa marque ou son prix. Le rôle du matériau dans cette équation est tout aussi déterminant, car un filament fiable et adapté à votre configuration réduit considérablement le risque de défauts. Avec une livraison rapide depuis notre entrepôt en France et des filaments PLA et PETG reconnus pour leur régularité, nous accompagnons aussi bien les débutants que les professionnels dans chaque projet d'impression.
